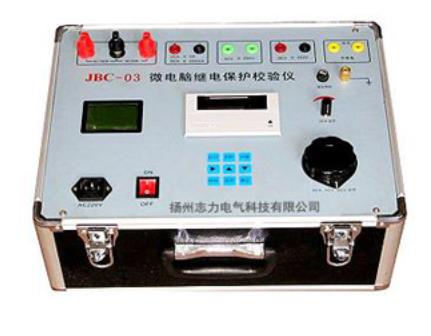

單相繼電保護測試儀產品性能特點
單相繼電保護測試儀是開發的新一代校驗裝置。儀器內部的交直流電壓、電流源采用了開關電源技術，微機芯片數據處理，為現場人員測試?yán)^電器性能及試驗提供了便利。測試儀是一個新型智能化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。便攜式的設計適用于現場。測試儀實現簡化操作的前提下，增加儀器的功能，能對各種常見的繼電器進行各項校驗且面板布置精巧，讓操作者操作簡便。
產品特點
1.測試?yán)^電器的種類：電流繼電器，電壓繼電器，重合閘繼電器，中間繼電器，差動繼電器；
2. 儀器配有定值輸出可單獨作電壓源；
3.采用數碼顯示，讀數直觀；
4.儀器結構緊湊，體積輕巧，便于攜帶，搬運。
技術參數
1. 輸出特性
交流電流 0～150A/10V 可調
0～20A/35V 可調
0～5A/8V 可調
交流電壓 0～250V/4A 可調
直流電流 0～20A/25V 可調
直流電壓 0～300V/4A 可調
定值輸出直流電壓 24V 48V 110V 220V
毫秒表時間：0～99.9999s
分辨率：0.1ms
2. 儀器使用電源：AC220V±5%，50Hz±5%
3. 功能：
儀器可對下述各種繼電器或成組保護進行校驗。
① 量度繼電器：包括電流、電壓型繼電器，可測量其啟動值、返回值及其系數。
② 時間繼電器：可測量其啟動值，返回值及其動作時間，時間測量誤差不大于0.2ms。
③ 中間繼電器：各類帶啟動線圈和保持線圈的中間繼電器的校驗，能測量啟動值、返回值、保持值及動作時間。
④ 重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間、中間元件的測試。
⑤ 差動繼電器：可進行直流勵磁實驗、制動特性實驗、伏安特性實驗。
⑥ 其它各種非常見繼電器。
