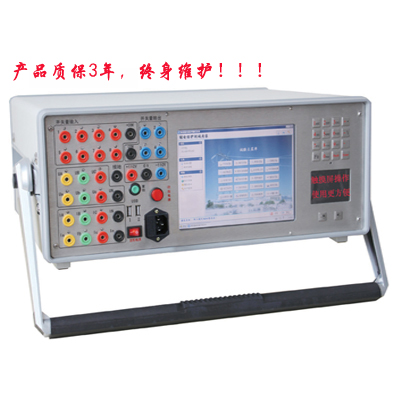

六相微機保護測試儀產品主要技術特征
ZY880微機繼電保護測試儀系統采用了包括先進的數字信號處理技術和通訊技術在內的多項高新技術，體現了集成化、一體化的新趨勢。主要特點如下：
a.內置高性能工控機，采用嵌入式工業系統WindowsCE.Net，其簡潔的系統內核具有穩定可靠高效的硬件實時性能，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統安全。
b.獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形，能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。
c.極具人性化的操作界面設計，提供了親切熟悉的真正的工業化Windows界面，內置觸控板和鍵盤，如同筆記本電腦一樣操作方便，內置USB接口可用優盤方便升級軟件和交換數據或外接鼠標、鍵盤操作。還可通過網口外接筆記本電腦工作。
d. 新的測試軟件基于Windows系統，采用嵌入式軟件開發工具，功能齊全、界面友好、使用方便，底層硬件控制性能優秀，*多層樹型結構的試驗?zāi)０鍞?shù)據庫組織方式，靈活的OFFICE文件格式試驗報告，為實現試驗數據庫和試驗報告管理的集成化、系統化提供了數據基礎。
e.既有富有特色、簡潔方便的通用測試模擬功能，又有實用有效的各類繼電器校驗程序，更有提供多種校驗和搜索方式的成套微機保護和自動裝置的自動試驗程序,各類故障模擬程序，能真實模擬和回放現場實際的各類故障、暫態、振蕩、重合閘行為。
f.無需改變?nèi)魏诬浻布媸┘纯?相電壓、6相電流同時輸出，各相幅值、相位、頻率、直流分量均可同時獨立變化調整。每周1600點的絕對勻速變頻，絕無相移和突變，使低周減載試驗準確可靠；開入通道獨立無極性，能自動適應各種有源無源接點。
g.先進的高精度線性功放技術全面提升了裝置的功放系統，更有完善的各種防誤操作、短路、外電沖擊和溫度超限等故障檢測和保護功能，保障裝置可穩定可靠的持續工作。具有110V/220V±10%獨立輔助直流電源。開入通道獨立無極性，能自動適應各種有源無源接點。整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
ZY880六相微機保護測試儀產品參數
1.交直流電流源
a.交流
輸出zui大電流（RMS）: 30A/相或40A/相，三相并聯: 90A或120A。六相并聯: 180A或240A。
zui大輸出功率: ≥400VA/相或≥600VA/相。
輸出精度：0.1%(0.2-Max),<1mA (1-200mA)。
輸出頻率：0-1KHz。
幅頻特性：10-1000Hz范圍幅度變化 ≤±1.5%。
b.直流
輸出zui大電流：0-15A/相或0-20A/相，三相并聯: 45A或60A。
zui大輸出功率:200W或250W 連續運行。
輸出精度：0.5%。
c.其他
分辨率：1mA。
三路或六路有共用中性點的電流源。
各相輸出電流幅值、頻率、相位獨立調節。
電流上升下降時間小于100μ S。
開路、過熱、過載和失真自動檢測保護。
2.交直流電壓源
a.交流
輸出zui大電壓（RMS）: 125V/相，兩相串聯: 0-250V。
輸出zui大功率（額定電壓）:≥75VA/相。
輸出精度：0.1%（0.5-125V）。
輸出頻率：0-1KHz。
幅頻特性：10-1000Hz范圍幅度變化 ≤±1.5%。
第四路電壓可設置為零序電壓或任意設置。
b.直流
輸出zui大電壓：0-150V/相，兩相串聯: 0-300V。
輸出zui大功率：100W 連續運行。
輸出精度：0.5%。
c.其他
分辨率：1mA。
三路或六路有共用中性點的電壓源。
各相輸出電壓幅值、頻率、相位獨立調節。
電壓上升下降時間小于100μ S。
短路、過熱、過載和失真自動檢測保護。
3.相位
相角范圍：0°～360°。
相角分辨率：0.001°。
相角精度：±0.2°。
4.頻率
頻率范圍：0-1000Hz。
頻率精度：絕對偏差≤2mHz。
分辨率：1mHz。
能疊加2-20次任意幅值的諧波及直流。
5.同步性
電壓電流同步性≤100μS。
6.開入量與時間計量要求
8對獨立無極性輸入端，空接點或0-250V電位。
計時器范圍1mS-9999.999S。
分辨率：1mS。
7.開出量
4組可編程輔助空接點。
接點容量：0-250V，0.5A。
8.獨立輔助直流電源
DC 110V/220V±10% 獨立輔助直流電源。
容量：100W 連續運行。
短路、過載保護。
9.輸入電源
AC220V±15%，50HZ，10A（Max）
10.其他
裝置內置工控機，不用外接計算機就能獨立實現所有測試功能：
內置Windows操作界面的測試軟件；
配有大屏幕彩色液晶屏，提供觸控板和鍵盤操作；
提供USB接口，可外接鍵盤、鼠標操作，也可通過U盤交換數據和軟件升級；
裝置配置網絡通訊接口，也可外接計算機實現各種測試功能。
